透明电子线质量鉴别方法


​    透明电子线是在两个或多个孤立不通的电子电路之间架起电子信号联通的桥梁,从而能够使电流流通,实现各种元器件的各项功能,是各种电器和电子设备中不可缺少的部件,电子线质量的好坏鉴别,真正的检测是需要专门的设备和仪器。工程实际中,可按以下方法进行初步识别:

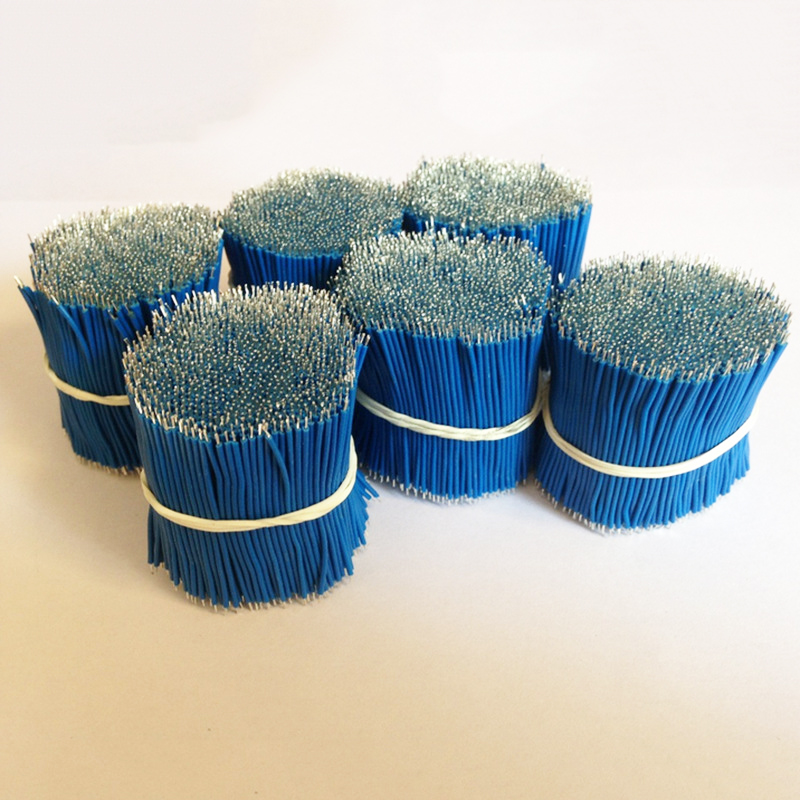

                        透明电子线
    1、检查硅胶电子线的芯线:直径长度SYV电缆为0.78至0.8mm,SYWV电缆为1.0mm;近来出现了一种SYV75-5芯线直径是1.0mm的电缆,这种电缆的特性阻抗,肯定不是75Ω,不应用到75Ω传输系统中。

    2、检查屏蔽层编网:编数是否够,铜材编网,检查可焊性,镀锡铜线刮看里面是不是铜线,铝镁合金线的硬度明显大于铜线;编网稀疏,分布不均匀,与绝缘层包裹不紧等是差电缆。

    3、检查芯线与绝缘层的黏合力:斜向切开绝缘层,按剥离方向拉开芯线,看芯线和绝缘层有没有黏合工艺材料,好电缆有较大的黏合力,差电缆没有黏合。纵向抗拉实验:取一米电缆,分层剥开芯线,绝缘层、屏蔽层、外护套,各留10cm长。方法是:两只手分别握电缆的相邻两层,向相反方向拉动;好电缆一般力量拉不动,差电缆不费大力就可以轻松拉出来。

    4、PVC护套:表面能看出压紧里面编网有规律的“不平度”,说明加工工艺好,不会产生相对滑动,是好电缆;外观光滑,看不出压紧编网的“不平度”,用手捏护套有松动感,是差电缆。
